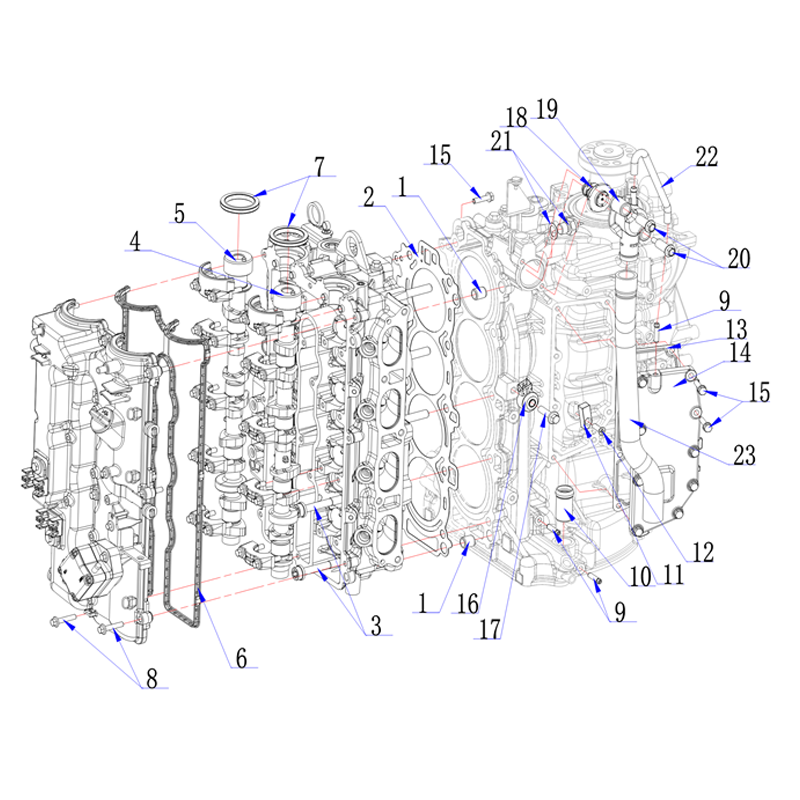

Vista explodida do grupo Conjunto Cárter-Cabeçote - Hidea 130HP

Nesta vista explodida (explode view), essa peça é o item nº 2 — procure esse número na numeração da imagem acima.

Número da Peça (Part Number): HIDF130-01.02.30.00
Quantidade nesse motor: 1
Grupo de peças de reposição: Conjunto Cárter-Cabeçote

Peça de reposição · Conjunto Cárter-Cabeçote · Hidea 130HP

Junta Do Cilindro / Hidea 130HP

Name: CYLINDER GASKET — Junta Do Cilindro
SKU: HIDF130-01.02.30.00

CYLINDER GASKET — HIDF130-01.02.30.00

O que é essa peça

A junta do cabeçote (cylinder head gasket) é uma fina camada de vedação — geralmente multicamadas de aço (MLS) em motores modernos como esse — que fica prensada entre a face do bloco e a face do cabeçote. É provavelmente a peça de vedação mais crítica de todo o motor.

Ela tem uma tarefa muito mais complexa do que parece: precisa vedar simultaneamente três sistemas totalmente diferentes que passam pela mesma superfície — a câmara de combustão (que chega a picos de pressão e temperatura extremos a cada explosão), as galerias de água de arrefecimento (que circulam líquido sob pressão baixa, mas constante) e as galerias de óleo lubrificante (também sob pressão). Cada um desses três circuitos tem que ficar isolado dos outros dois, e todos isolados do ambiente externo, usando a mesma peça fina e o aperto dos parafusos do cabeçote.

É por isso que a junta do cabeçote é, historicamente, um dos pontos de falha mais conhecidos em qualquer motor de combustão — e quando falha, normalmente cruza dois desses circuitos, causando um dos problemas mecânicos mais sérios que um motor pode ter.

Dificuldade de troca: Difícil

Problemas comuns e desgaste

A falha da junta do cabeçote é um dos defeitos mais temidos em qualquer motor, marítimo ou não, e no ambiente marinho ela é acelerada por alguns fatores específicos:

— Superaquecimento: é a causa número um de falha prematura da junta do cabeçote. Um motor que superaqueceu mesmo uma única vez — por falta de água de arrefecimento, termostato travado ou rotor da bomba de água gasto — pode ter distendido o cabeçote ou o bloco o suficiente pra comprometer a vedação da junta permanentemente, mesmo que o motor volte a funcionar normalmente depois.

— Parafusos do cabeçote com torque incorreto ou sequência errada na última montagem: aperto desigual concentra pressão em pontos da junta e deixa outros pontos subvedados, criando um ponto fraco que falha sob pressão e temperatura.

— Fadiga natural por ciclos térmicos: mesmo em uso normal, a junta expande e contrai repetidamente a cada partida a frio e cada aquecimento até a temperatura de trabalho — depois de muitos anos, isso por si só degrada a vedação.

— Corrosão química, mais comum em motores de água salgada: o contato prolongado entre água salgada (em caso de vazamento mínimo já existente) e as camadas metálicas da junta acelera a deterioração.

Sobre a dificuldade de troca: é um serviço difícil, que exige remover o cabeçote por completo — desconectar toda a fiação elétrica e mangueiras que passam por cima dele, soltar o comando de válvulas na sequência certa, e depois remontar tudo respeitando torque e sequência de aperto especificados pelo fabricante. Não é serviço pra fazer sem torquímetro calibrado e sem seguir a ordem de aperto correta — errar nesse ponto é a causa mais comum de a junta nova falhar de novo em pouco tempo.

Sintomas no motor que apontam pra essa peça

Os sintomas de junta do cabeçote furada variam conforme qual circuito ela deixou vazar pra qual — por isso é considerada uma falha "camaleão", que pode se disfarçar de vários problemas diferentes:

— Óleo com aparência de "café com leite" ou espumado na vareta ou no bujão de óleo: indica que água de arrefecimento está entrando no cárter, misturando com o óleo.

— Consumo de líquido de arrefecimento sem vazamento externo visível: a água está entrando na câmara de combustão e sendo expelida pelo escapamento, geralmente como vapor.

— Fumaça branca e densa saindo do escapamento, principalmente perceptível na partida a frio: sintoma clássico de água de arrefecimento queimando junto com o combustível.

— Bolhas de gás saindo pelo reservatório de expansão ou pela abertura do sistema de arrefecimento com o motor em marcha lenta: indica gases de combustão vazando para dentro do circuito de água.

— Perda de potência e falha em um ou mais cilindros, especialmente em cilindros vizinhos: se a junta furou entre dois cilindros adjacentes, a pressão de compressão de um vaza para o outro.

— Superaquecimento recorrente mesmo com o sistema de arrefecimento aparentemente normal: a perda de compressão para o circuito de água reduz a eficiência da troca de calor.

Qualquer combinação desses sintomas pede diagnóstico com teste de compressão e, idealmente, teste de vazamento de gases no líquido de arrefecimento antes de decidir pela troca — é uma falha grave que não deve continuar em operação até ser corrigida.

Como trocar essa peça, passo a passo

A troca da junta do cabeçote é um dos serviços mais delicados em qualquer motor e deve ser feita com torquímetro calibrado, seguindo a sequência de aperto especificada pelo fabricante:

Desligue o motor, deixe esfriar completamente e desconecte a bateria antes de iniciar qualquer trabalho no cabeçote.
Drene o óleo do motor e o líquido do sistema de arrefecimento antes de começar a desmontagem.
Remova a capota superior, o coletor de admissão, o corpo de borboleta e toda a fiação e mangueiras conectadas ao cabeçote, fotografando cada conexão antes de soltar.
Solte a tampa de válvulas e o comando de válvulas seguindo a ordem correta indicada pelo fabricante, marcando o sincronismo antes de desmontar.
Solte os parafusos do cabeçote em etapas, na ordem inversa à de aperto (geralmente de fora para dentro), nunca de uma vez só, para não empenar o cabeçote.
Remova o cabeçote com cuidado, usando as buchas de posicionamento como guia, sem alavancar direto contra as superfícies usinadas.
Retire a junta antiga e limpe cuidadosamente as superfícies do bloco e do cabeçote, removendo todo resíduo, sem riscar o metal.
Verifique o empenamento do cabeçote com uma régua de precisão — se estiver fora da tolerância do fabricante, ele precisa ser retificado antes da remontagem.
Posicione a junta nova (nunca reutilize a antiga) alinhada pelas buchas de posicionamento, conferindo o lado correto de instalação indicado na própria junta.
Recoloque o cabeçote e aperte os parafusos na sequência (geralmente do centro para as extremidades, em cruz) e nos estágios de torque especificados pelo fabricante, usando torquímetro calibrado.
Remonte o comando de válvulas respeitando a marcação de sincronismo feita antes da desmontagem, e depois a tampa de válvulas com junta nova.
Reconecte toda a fiação, mangueiras, coletor de admissão e corpo de borboleta na ordem inversa da remoção.
Reabasteça óleo e líquido de arrefecimento nas quantidades e especificações corretas.
Dê a partida e verifique atentamente vazamentos de óleo, água ou compressão antes de fechar a capota e testar em carga.
